Внутреннее цементно-песчаное покрытие труб

Внутреннее цементно-песчаное покрытие (ЦПП, ЦПИ, ЦПиП, песчаноцементное) представляет собой  антикоррозийное изоляционное покрытие, наносимое методом центробежного набрызга на внутреннюю поверхность стальных и чугунных трубопроводов, смонтированных из труб (ГОСТ 8731, 8732, 8696, 10704, 10706 и 9583) с диаметром условного прохода от 100 мм и более и предназначенных для хозяйственно-питьевого водоснабжения, а также напорной канализации бытового и промышленного назначения.

Наше предприятие предлагает услуги по нанесению внутреннего антикоррозионного цементно-песчаного покрытия (цементно-песчаная изоляция труб, ЦПИ изоляция) на трубы стальные и фасонные изделия диаметром 32..1420 мм и более по ТУ 24.20.13-007-64166666-2022, а также на стальные трубопроводы, в том числе бестраншейным способом, по ТУ 24.20.13-001-64166666-2012 (ТУ 1390-001-64166666-2012). Характеристика покрытия в соответствии с ГОСТ 31445—2012 «Трубы с защитными покрытиями» — покрытие Песчаноцементное, один слой смеси, для подземной прокладки. Купить трубы с ЦПП можно, оформив заявку на нашем сайте или отправив на электронную почту info@msu-ecoteh.ru.

Трубы стальные с внутренним ЦПП (цементно-песчаным покрытием) предназначены для подземной прокладки с температурой транспортируемой жидкости от +0,5°С до +70°С и рабочим давлением до 1,6 МПа. При соблюдении нормативной глубины заложения трубопровода, возможна его эксплуатация в регионах с температурой окружающего воздуха от -60°С до +50°С.

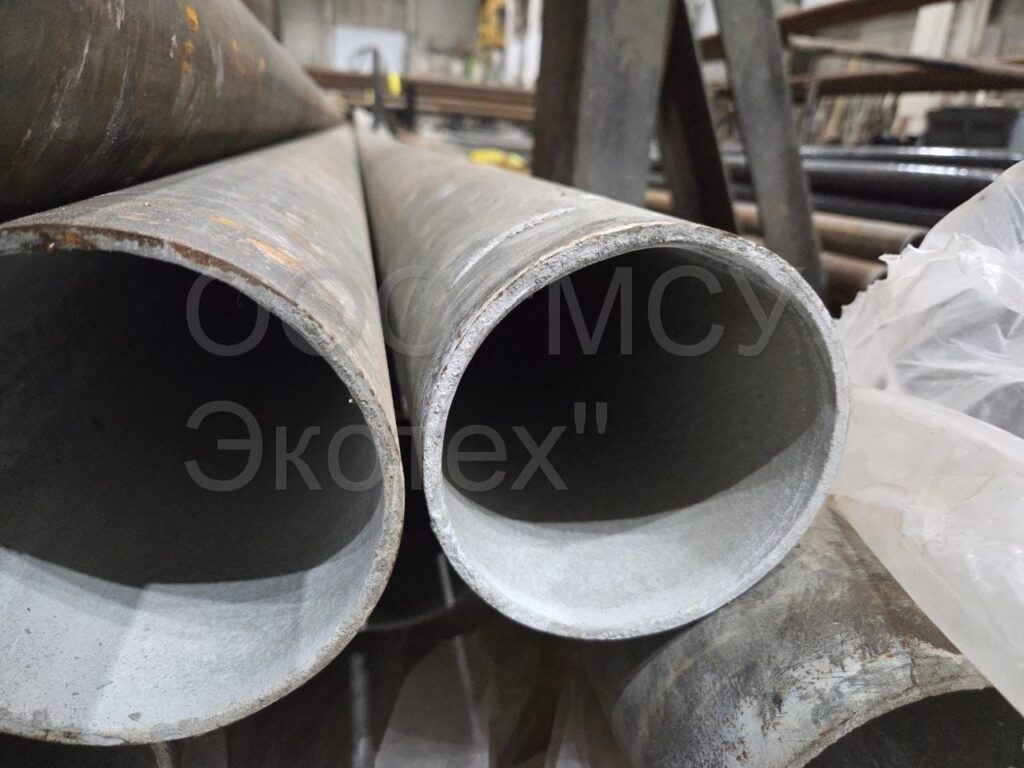

Трубы с внутренним цементно-песчаным покрытием

Метод внутренней цементно-песчаной изоляции труб представляет собой нанесение на внутреннюю поверхность стальной трубы защитного слоя из цементно-песчаного раствора. Таким образом, на внутренней поверхности трубы образуется сплошной бетонный слой толщиной 2..20 мм (в зависимости от диаметра трубы и требований заказчика). Большая толщина защитного покрытия обеспечивает высокую прочность, долговечность и износостойкость покрытия.

Основными преимуществами трубы с внутренним ЦПП покрытием являются:

— высокая механическая прочность и стойкость к истиранию;

— долговечность покрытия (срок службы трубы увеличивается до 50 лет);

— высокая экологичность покрытия (при нанесении покрытия используются экологически чистые материалы) — идеально подходит для питьевой воды;

— возможность нанесения на бывшие в употреблении трубы (в том числе проведения реновации (санации) действующих трубопроводов);

— улучшение гидравлических свойств трубопровода (значительно уменьшается количество органических отложений в трубопроводе);

— внутреннее цементно-песчаное покрытие имеет более низкую стоимость нанесения, по сравнению с полимерцементными и эпоксидными покрытиями, при этом не уступая им по долговечности (на трубопроводах водоснабжения).

Высокая степень антикоррозийной защиты металла трубы при нанесении цементно-песчаного покрытия обеспечивается за счет образования оксидной пленки на поверхности металла, останавливающей коррозионные процессы. В процессе эксплуатации трубопровода с нанесенным ЦПП оксидная пленка образуется и на сварочном шве трубы, что избавляет от необходимости дополнительной защиты от коррозии сварного шва внутри трубы. Более подробно с физико-химическими защитными свойствами ЦПП можно ознакомиться здесь.

Прочность ЦПП на сжатие после выдержки при температуре не ниже 15°С в течение семи суток составляет не менее 300 кг/см². Создание прочного внутреннего покрытия прекращает доступ кислорода к стенкам трубы. Избыточное содержание цемента в покрытии поддерживает  щелочную реакцию, препятствующую развитию коррозии.

Еще одним несомненным преимуществом цементнопесчаного покрытия является то, что находясь в водной среде, оно не разрушается с течением времени, и соответственно, в организм человека с водой не попадают вредные вещества, что является характерной проблемой для полимерных труб.

Стоит отметить, что общая стоимость трубы с ЦПП при нанесении внутреннего покрытия в заводских условиях увеличивается лишь на 5 — 15% (в зависимости от диаметра трубы), при значительном продлении срока эксплуатации трубопровода. А применение метода ЦПП при восстановлении бывшего в эксплуатации трубопровода бестраншейным способом дешевле прокладки новых труб минимум на 50%, а также значительно дешевле остальных методов санации, при этом не уступая им в эффективности. Следовательно, экономический эффект от внедрения этой технологии очевиден.

Внутреннее цементно-песчаное покрытие выполняется в соответствии с техническими условиями ТУ 24.20.13-007-64166666-2022 (ТУ 24.20.13-001-64166666-2012, ТУ 1390-001-64166666-2012). Труба с цементно-песчаным покрытием, произведенная на нашем заводе, соответствует требованиям ГОСТ 31445—2012, ГОСТ 9.602-2016, 9.602-2005, 51164-98 «СООРУЖЕНИЯ ПОДЗЕМНЫЕ. Общие требования к защите от коррозии», «Трубопроводы стальные магистральные. Общие требования к защите от коррозии».  На выпускаемую продукцию имеется Сертификат соответствия и Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции для применимости покрытия для питьевой воды.

Продолжая тему нормативной документации, стоит отметить, что пункт 11.33* СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения», гласит:  «В целях исключения коррозии и зарастания водоводов и водопроводной сети, изготовленных из стальных труб и труб из ВЧШГ, должна быть предусмотрена защита внутренней поверхности таких трубопроводов покрытиями: цементно-песчаным, лакокрасочным, цинковым, полимерным и др.», что необходимо учитывать при проектировании новых сетей трубопровода.

С 2001 по 2019 год специалистами нашего предприятия было восстановлено около 120 км подземных коммуникаций различного назначения методом нанесения ЦПП в городах Уфа, Стерлитамак, Екатеринбург, Самара, Челябинск, Находка, в Республике Татарстан, Оренбургской и Челябинской области, а также поставлено более 150 000 метров новых стальных труб в ЦПП изоляции. Предприятие владеет патентом на подводное восстановление трубопроводов методом ЦПП (уникальная в России технология).  Долговечность и эффективность работы трубы с внутренним ЦПП подтверждена их применением на шламопроводе (агрессивная среда) крупнейшего химического производства – АО «БСК».

Наше предприятие имеет возможность нанесения ЦПП в заводских условиях не только на мерные стальные трубы диаметром от 32 до 1420 и более мм, но и на элементы трубопровода: отводы, тройники, переходы и другие фасонные изделия.

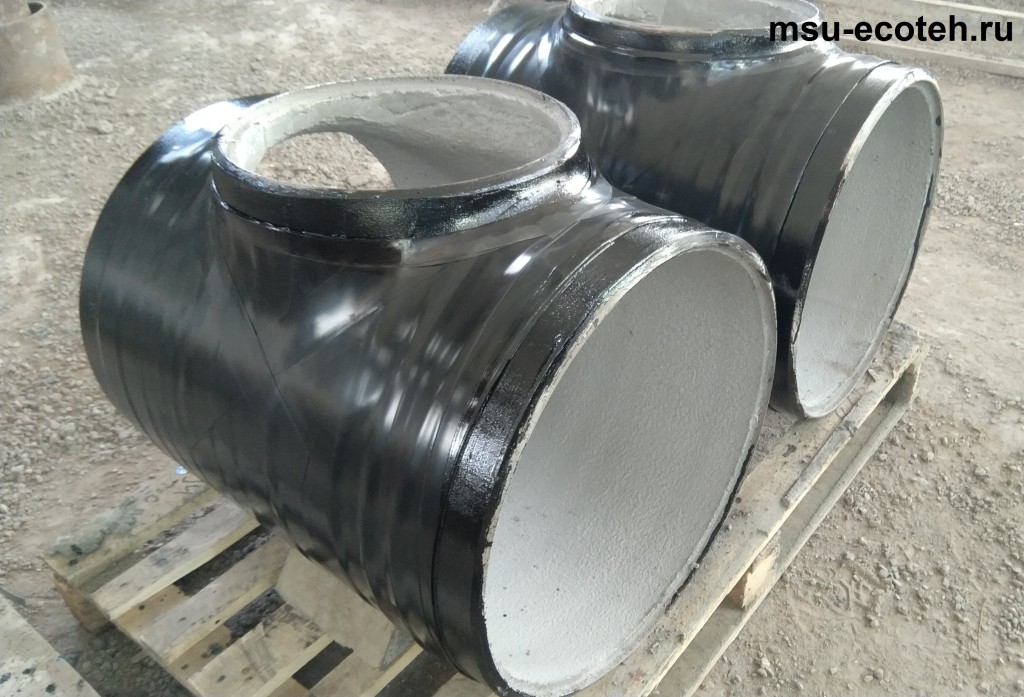

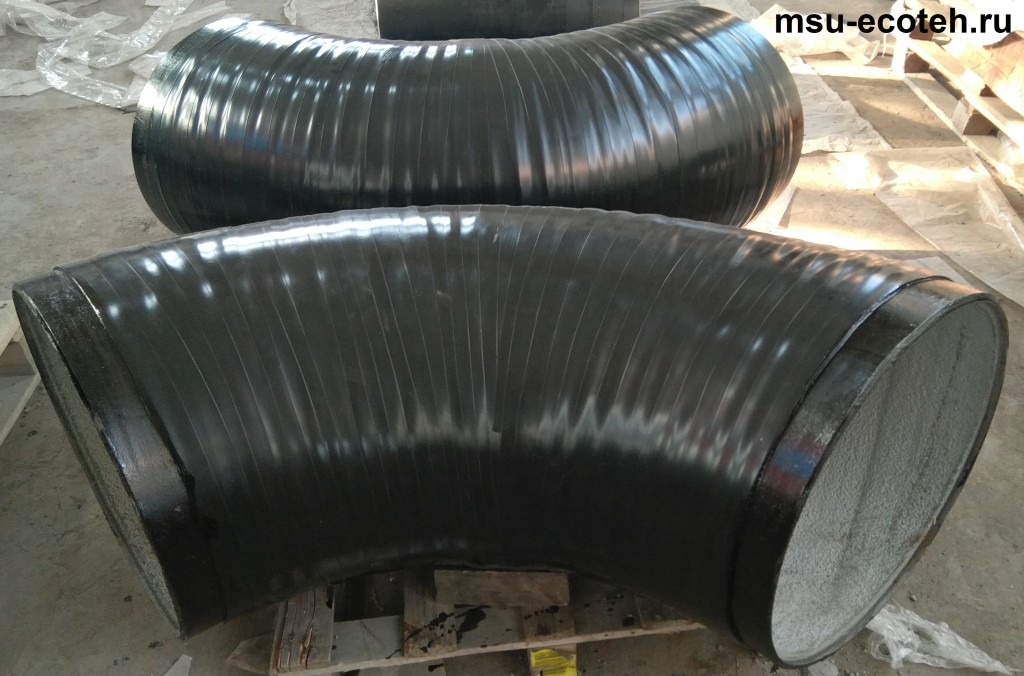

Фасонные изделия с нанесенным внутренним  цементно-песчаным покрытием

Стоимость нанесения внутреннего цементно-песчаного покрытия можно узнать в разделе «Прайс». Также возможна комплексная поставка труб с ЦПП и наружным полимерным антикоррозионным покрытием.

С 2019 года нашей организацией внедрено нанесение внутренних двухкомпонентных полимерцементных покрытий, в том числе и бестраншейным способом.

В 2021 году проведены успешные испытания по нанесению внутренних и наружных минерально-полимерных покрытий, применяемых в том числе для антикоррозийной защиты тепловых сетей.

Купить трубы с ЦПП изоляцией либо заказать нанесение покрытий на давальческие трубы, можно, отправив заявку на электронную почту info@msu-ecoteh.ru. Наше предприятие имеет возможность доставки труб с покрытием как по Республике Башкортостан, так и в соседние регионы — Челябинск, Оренбург, Казань, Екатеринбург, а также в Казахстан и другие страны СНГ .
